Jauge de déformation

L'objectif des extensomètres à fils résistants ou jauges de déformation (strain gauge) est de traduire la déformation d'une pièce en variation de résistance électrique (Plus les extensomètres s'étirent, plus leurs résistances augmente). Elles consistent en des spires rapprochées et sont le plus souvent fabriquées à partir d'une mince feuille métallique (quelques µm d'épaisseur) et d'un isolant, qu'on traite comme un circuit imprimé (par lithographie ou par attaque à l'acide).

Présentation de la relation contrainte-déformation

Une contrainte est l'état de pression dans lequel se trouve un matériau quand on lui applique une ou plusieurs forces. C'est une réaction distribuée de la matière, les atomes se réorganisent pour compenser les forces extérieures.

Une contrainte est une force divisée par une surface, elle est par conséquent homogène à une pression et exprimée en pascals.

On peut distinguer différents types de déformations :

• la déformation élastique, qui est réversible
• la déformation plastique, qui ne l'est pas
• Le fluage qui est une déformation irréversible qui augmente avec le temps sous l'effet d'une contrainte constante. La vitesse de fluage augmente le plus souvent quand la température du matériau augmente.

Déformation élastique

L'exemple le plus parlant d'une déformation élastique est le cas du ressort.

La déformation élastique est une déformation réversible : le milieu retourne à son état d'origine quand on supprime les sollicitations.

L'élasticité linéaire concerne les petites déformations proportionnelles à la sollicitation. Dans cette gamme, l'allongement est proportionnel à la force dans le cas d'un étirement, et l'angle est proportionnel au couple dans le cas d'une torsion.

Aux plus grandes déformations, l'élasticité devient non linéaire pour certains matériaux (déformation plastique). Pour d'autres, la fracture ou le fluage interviennent. La déformation élastique intervient pour les faibles sollicitations. Si on augmente les sollicitations, on change le mode de déformation :

• Rupture (endommagement) pour les matériaux dits «fragiles»
• Déformation plastique (irréversible et non linéaire) puis rupture pour les matériaux dits «ductiles» ;
• Peut-être fluage pour les matériaux ductiles si la vitesse de déformation est lente et/ou la température élevée.

Déformation plastique

La déformation plastique est la déformation irréversible d'une pièce ; elle se produit par un réarrangement de la position des atomes.

Quand qu'on sollicite une pièce ou un objet (on le tire, on le comprime, on le tord... ), ce dernier débute par se déformer de manière réversible (déformation élastique), c'est-à-dire que ses dimensions changent, mais il reprend sa forme d'origine quand la sollicitation s'arrête. Par la suite, si les sollicitations continuent on dépasse la déformation élastique pour entrer dans la déformation plastique. Certains matériaux, dits «fragiles», cassent dans ce mode de déformation si la sollicitation est trop forte.

Pour les matériaux dits «ductiles», quand on augmente la sollicitation, on déforme de manière définitive la pièce : quand on arrête la sollicitation, la pièce reste déformée. Ceci se produit par un glissement des plans atomiques les uns sur les autres, à la manière des cartes à jouer d'un paquet. Ce glissement de plans atomiques se fait grâce au déplacement de défauts linéaires situés nommés «dislocations».

Quand une pièce est entrée dans la zone de déformation plastique et qu'on supprime la sollicitation, sa déformation (finale) diminue cependant comparé à la forme sous charge, car la déformation correspondant à la zone élastique disparait (seule la déformation plastique a un effet permanent sur la pièce). Une petite expérience à faire pour visualiser ce phénomène : essayez de plier (et pas juste cintrer) une tôle métallique : Bloquez un coté de la tôle et essayez de plier jusqu'à un repère choisi. Pour que la plaque soit alignée avec le repère une fois relâchée, il faut appliquer une sollicitation qui dépasse le repère. Une fois pliée on peut d'ailleurs la déformer un peu (en restant dans la'zone élastique') et elle reviendra en face du repère. La zone élastique existe toujours.

Fluage

On nomme fluage d'un matériau le phénomène de déformation irréversible qui augmente avec le temps sous l'effet d'une contrainte constante.

La vitesse de fluage augmente le plus souvent quand la température du matériau augmente.

La déformation par fluage peut se modéliser comme un frottement fluide, du type amortisseur de suspension de voiture. De la même manière que pour la déformation plastique, le fluage est toujours associé à la déformation élastique. On peut voir le fluage comme un «retard à la déformation» : si on impose une déformation, on a en premier lieu une réponse élastique, puis, pour une vitesse de déformation maintenue constante, la force indispensable à la déformation diminue.

Exemple pratique de liquide de ce type : un pot de miel sortant du frigo ! On aura du mal à enfoncer une lame de couteau d'un coup jusqu'à la garde dans le miel'refroidi', mais si on appuie de manière constante sur le couteau, la vitesse de descente augmentera, malgré une force d'appui constante. De même, si la température du miel augmente, l'effort indispensable pour enfoncer le couteau diminuera avec l'augmentation de température.

La mesure

Piézorésistance

La piézorésistance est le changement de conductibilité d'un matériau dû à une contrainte mécanique. Elle a été mise en évidence pour la première fois par Lord Kelvin en 1856.

La piézorésistance dans les semi-conducteurs a été découverte sur un cristal de silicium en 1954.

Explication

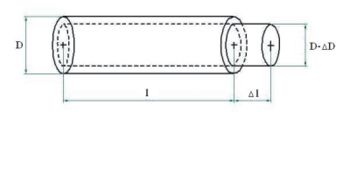

La résistance électrique d'une jauge cylindrique est donnée par :

avec :

• ρ, résistivité du conducteur
• l sa longueur
• A l'aire de sa section
• D, le diamètre de la section.

Donc après déformation de la jauge, on obtient :

On peut alors exprimer la variation relative de la résistance par :

Avec k, la sensibilité d'un appareil piézorésistant, dépend essentiellement du constituant de la jauge et et R représente respectivement la variation relative de longueur et la résistance.

Piézorésistance des métaux

La piézorésistance d'un capteur métallique est due au changement de géométrie dû à la contrainte mécanique. Ce facteur géométrique du capteur se représente par la variable k :

où représente le cœfficient de Poisson du matériau.

Même si les variations sont assez faibles elles permettent d'utiliser ces capteurs (jauge de contrainte) sur une large gamme d'utilisation.

Piézorésistance dans les semi-conducteurs

La variable k d'un semi conducteur peut-être cent fois supérieure à celle des métaux. Les semi conducteurs le plus souvent utilisés sont le germanium et le silicium (amorphe ou cristallisé).

Une contrainte appliquée sur du silicium va modifier sa conductibilité pour deux raisons : sa variation géométrique mais également sur la conductibilité intrinsèque du matériau. Il en résulte une amplitude énormément plus importante que pour des capteurs métalliques.

Piézorésistance des capteurs en silicium

La piézorésistance des semi-conducteurs a été utilisée avec la plupart de matériaux (germanium, silicium polycristalin ou amorphe... ) Le silicium étant actuellement beaucoup utilisé dans les circuits intégrés, l'utilisation des capteurs à base de silicium est beaucoup répandue et permet une bonne intégration des jauges de contraintes avec les circuits bipolaires ou CMOS.

Cela a permis une grande gamme d'utilisation de la piézorésistance. Énormément d'appareils commerciaux comme les capteurs d'accélération utilisent des capteurs en silicium.

Piézorésistance ou piézorésistor

Les piézorésistances ou piézorésistors sont des résistances variables faites à partir d'un matériau piézorésistant et sont utilisées pour les jauges de contraintes, couplées avec un pont de Wheatstone.

Application à la mesure

La mesure ne peut s'effectuer directement car les variations de conductibilité de la jauge sont trop faibles pour être mesurées directement avec un ohmmètre. Il est indispensable de faire un montage en pont de Wheatstone.

Schéma à venir

Soit un circuit constitué de quatre résistances R₁, R₂, R₃, R₄ montées en pont. On alimente par une source électromotrice V_e suivant la diagonale AC. À l'équilibre la tension V_s est nulle mais la variation d'une quelconque des résistance fait apparaître une tension V_s entre B et D.

Pour de très faibles variations (de l'ordre du microohms pour les jauges de contraintes), la sortie V_s est proportionelle aux variations relatives ΔR / R de chacune des résistances. En négligeant les termes d'ordres supérieurs, elle vaut :

Dans la pratique, ces résistances sont fréquemment d'autres jauges (une, deux ou quatre).

L'alternance des signe + et - caractérise la propriété principale des ponts : deux résistances adjacentes agissent en sens opposé et deux résistances opposées agissent dans le même sens. On peut par conséquent diminuer les variations parasites (comme la température) et avoir une meilleure précision.

Un capteur à quatre jauges permet d'avoir toujours une meilleure précision qu'un capteur à une jauge. Dans la pratique, le nombre de jauges est fréquemment dicté par la géométrie de la pièce.

On peut distinguer trois montages différents selon le nombre de jauges mis en place.

Montage

Montage en Quart de pont

Dans le montage en quart de pont, on ne dispose que d'une jauge et trois résistances viennent en complément avec l'électronique associée. Ce montage est le plus simple et le moins cher mais présente de nombreux inconvénients :

• La jauge étant éloignée des autres résistances, il faut prendre en compte la résistance induite par la longueur de câble.
• La tension alimentant la jauge diminue de la somme des variations de tension rencontrées sur les câbles de liaison. À l'entrée de la jauge, elle est beaucoup inférieure à celle qui sort de l'amplificateur. La sensibilité du capteur (qui fluctue par rapport à la tension d'alimentation) s'en trouve alors amoindrie…
• La résistance du câblage ajoute aussi une atténuation du signal et par conséquent une perte d'information. A titre d'exemple, un câble de 100 m conduit à une variation de 10 %.

Des corrections sont indispensable à ce type de montage tel que l'étalonnage "shunt" du dispositif de mesures.

Montage en demi-pont

Le montage demi-pont est fréquemment utilisé quand on souhaite faire des corrections en température sur matériaux à mesurer.

Montage en pont complet

Soit le fil spiralé de longueur L, de diamètre d et de section S. Sa résistance est R=ro
Donc les variations relatives de la résistance s'écrivent :

Constituant de la jauge

Selon son utilisation (environnement, précision... ), différents matériaux peuvent être utilisés.

Le corps d'épreuve

Le corps d'épreuve est la partie qui subira les déformations. Il est par conséquent préférable d'utiliser un matériau aisément déformable afin d'obtenir un signal de forte amplitude. Il faut aussi éviter de sortir de la gamme de déformation élastique de ce dernier pour éviter tout risque de déformation permanente.

Certain aciers alliés (E4340 par exemple) donnent une bonne précision et une excellente résistance à la fatigue mais doivent être protégés de la corrosion tandis qu'un acier inoxydable n'a pas ce problème mais est moins homogène et par conséquent moins précis. Il est aussi envisageable d'utiliser des capteurs en aluminium pour des capteurs de faibles capacités.

Le support

Le support fait le lien entre le corps d'épreuve et la pièce déformée. Il doit par conséquent répondre à des caractéristiques bien spécifique : déformation facile, bonne aptitude au collage et un cœfficient de variation assez faible. On peut ici utiliser des résines époxydes ou des polyimides.

La colle

Elle réalise la liaison entre le support de la jauge et le corps d'épreuve. Elle a aussi le rôle d'isolant. La colle est choisie selon le support.

La jauge

Le matériau composant les jauges doit avoir une bonne résistance à la fatigue une aptitude au soudage et une bonne tenue en température. On utilise les matériaux suivants :

• Constantan (alliage 55% Cu, 45% Ni), fréquemment utilisé. Il supporte des températures de 200 °C.
• Karma (alliage 74 Ni, 20 Cr, 3% Cu, 3% Fe), meilleur sensibilité et est parfois utilisé jusqu'à 350 °C.
• Platine – Tungstène (92% Pt, 8% W), plus cher mais présente une meilleure résistance à la fatigue. Il reste par conséquent pour des utilisations spécifiques.
• Semi-conducteurs (Silicium). Ils ont une sensibilité bien meilleur (50 à 100 fois plus) mais ont une moins bonne linéarité et sont plus sensibles aux variations de température.

Effets parasites

Température

D'une part la dilatation différentielle entre jauge et support d'autre part, les effets thermoélectriques liés à un écart de température entre deux points de raccordement (on peut éliminer ce problème en alimentant les jauges en alternatif).

Pour minimiser l'influence de la température, on peut utiliser une configuration en double pont. Une jauge active, soumise à la déformation ainsi qu'aux variations de température et une jauge passive soumise seulement aux variations de température.

En pratique, pour corriger les dérives de pente (sensibilité) en température, on place dans les deux branches d'alimentation une résistance en Nickel pur. Ces résisances vont modifier la tension d'alimentation aux limites du pont de façon à compenser la dérive thermique.

La dérive du signal à vide est un autre phénomène lié à la température (sans contrainte mécanique sur le corps d'épreuve). Cette dérive est aléatoire et est intrinséque au pont de jauges. La correction se fait sur une branche du pont (dépendant du sens de la dérive) par l'ajout d'un bobinage de cuivre (lui-même va occasionner une dérive contraire à celle des jauges)

Hystérésis

Un capteur présente un phénomène d'hystérésis si l'information qu'il délivre est différente suivant que les mesures sont effectuées sous charge croissante ou décroissante. Cette source d'erreur est par conséquent spécifiquement gênante dans le cas de cycles de mesures avec montée et descente en charge répétées, ou en fonctionnement dynamique. L'hystérésis peut être positive ou négative. Au contraire de l'écart de linéarité, il n'est pas aussi simple de la compenser avec l'électronique de mesure. Il s'agit en effet d'une caractéristique liée aux matériaux constituant le corps d'épreuve ainsi qu'à la liaison corps d'épreuve-détecteur. Les aciers inoxydables, par exemple, présentent une hystérésis positive importante et des traitements thermiques sont nécessaires pour limiter ce phénomène. On peut aussi contrôler la dureté des feuilles de constantan.

Erreur de linéarité

Un capteur présente une erreur de linéarité quand la courbe force-signal capteur n'est pas une droite idéale. L'erreur de linéarité d'un capteur de force dépend du design du capteur (par exemple, quand la force croît, la répartition des forces fluctue ce qui influence la linéarité), mais également du choix des jauges. L'erreur de linéarité est toujours à minimiser. En production de série, le capteur est calibré en passant par deux points : le zéro et la force nominale. En minimisant l'erreur de linéarité, cette calibration suffit. Si l'erreur de linéarité est importante, il est indispensable de passer par plusieurs points intermédiaires d'étalonnages.

Fonctionnement des capteurs de force à jauges de contrainte

Un capteur de force est constitué de jauge de contrainte de déformation semblable. Le principe étant de traduire en variation de résistance électrique la déformation du corps d'épreuve sur lequel elles sont collées.

Principe de fonctionnement des jauges de contraintes

Le fonctionnement des capteurs à jauges de contraintes est fondé sur la variation de résistance électrique de la jauge par rapport à sa déformation. C'est le cœfficient ou facteur de jauge k qui traduit cette proportionnalité, suivant la relation :

Delta (R) / R = kDelta (L) / L

k est une constante qui dépend des matériaux reconnus et de la température. Elle caractérise la sensibilité de la jauge.

Le corps d'épreuve du capteur de force

Il existe différentes formes de capteurs à jauges : Les capteurs de force en «S» pour des mesure en traction / compression. Les capteurs de force «pancake» pour des mesures en traction / compression. Les pesons de compression standard ou miniature. Les capteurs à moment contant ou à cisaillement utilisés pour des applications de pesage …

Les matériaux utilisés

Les aciers alliés. Les aciers inoxydables utilisé en milieu corrosif. Les alliages d'aluminium. Selon le choix du matériau et de la forme du capteur, la déformation mesurée sera importante et l'amplitude du signal de sortie élevé.

Les effets parasites

Les variations de température. Les variations de température entraînent deux conséquences majeures : la dilatation des matériaux et une variation de résistances des jauges.

Dérive thermique du zéro

En l'absence de contrainte, la résistance augmente avec la température. Le signal même particulièrement proche de zéro, n'est pas nul. Cette dérive est aléatoire et est intrinsèque au pont de jauges.

Effet thermique sur la sensibilité

L'élasticité du corps d'épreuve mais aussi le cœfficient de jauge (k) dépendent de la température. Cela implique une variation de la sensibilité.

Le fluage

Il s'agit de la déformation du corps d'épreuve soumis à une force constante avec le temps.

L'hystérésis

Un capteur de force présente un phénomène d'hystérésis si l'information qu'il délivre est différente suivant que les mesures sont effectuées en traction ou en compression.

L'Ecart de linéarité

L'information délivrée en sortie n'est pas forcément proportionnelle à la valeur d'entrée. Un capteur présente une erreur de linéarité quand la courbe force / signal du capteur n'est pas une droite idéale.
