Le dessin technique, ou dessin industriel, est un langage figuratif pour la représentation, la communication technique, la conception et de l'analyse systémique.
Le dessin technique, ou dessin industriel, est un langage figuratif pour la représentation, la communication technique, la conception et de l'analyse systémique. Il est utilisé essentiellement en génie mécanique (bureau d'études, bureau des méthodes) et en génie civil (architecture).
Il s'agit d'un ensemble de conventions pour représenter des objets ; ces conventions assurent que l'objet produit est tel qu'il est imaginé par le dessin par son concepteur.
Les différents types de dessins techniques sont :
- le croquis, le plus souvent à main levée ;
- l'esquisse ou ébauche ;
- l'épure ;
- le schéma ;
- les dessins techniques : dessin d'ensemble, dessin de définition.
Mêmes si les logiciels de dessin assisté par ordinateur et surtout de CAO permettent une édition automatique des dessins techniques, l'homme doit toujours savoir les lire, et par conséquent connaître l'ensemble des codes qui régissent ce qu'on peut appeler une grammaire.
Le dessin, une simple représentation ?
Le dessin technique répond à deux besoins essentiels du processus de conception technique : formaliser les idées pour valider des concepts, et communiquer. La représentation par le dessin ne doit par conséquent pas se limiter à une simple description de formes.
Même si la perspective forme un modèle général suffisant pour donner un ordre d'idée, c'est un vecteur peu efficace de données géométriques. De plus, elle peut contribuer à de mauvaises interprétations (voir les travaux de Maurits Cornelis Escher qui a su jouer de cette insuffisance). En effet la projection sur une feuille en deux dimensions d'un objet à trois dimensions n'est pas une transformation bijective. Il n'est pas envisageable, sur une perspective de relever toujours la valeur d'un angle : aucun angle n'est droit sur un cube représenté en perspective, et quelquefois deux angles droits apparaissent avec des valeurs différentes.
L'idée forte du dessin technique est la suppression arbitraire d'une dimension, ce qui sert à faire apparaître en vraie grandeur les deux autres. Du coup, au moins deux vues différentes seront nécessaires pour prétendre tenir la totalité des caractéristiques géométriques de l'objet représenté.
La perspective cavalière s'inscrit en quelque sorte à mi-chemin entre la perspective naturelle (conique) et la projection plane (comme la perspective isométrique).
Les schémas électriques, ou de circuits hydrauliques font partie des dessins techniques. Dans ce cas, le souci est de représenter l'organisation des composants techniques. De même les organigrammes peuvent être apparentés au dessin technique.
Histoire
Il s'agit d'un langage de description dont on possède des exemples anciens pour le bâtimant depuis les carnets de Villard de Honnecourt jusqu'aux cours de Girard Desargues. Sa forme contemporaine, selon les principes de la géométrie projective ou, a été définie au début du XIXe siècle par Gaspard Monge.
Règles du dessin technique
Le dessin technique doit être compris par tous. Pour cela il doit il y avoir quelques règles de présentation conventionnelles qui font l'objet de normes officielle, en France par l'AFNOR, (voir Liste de normes NF) et au Canada par l'ACNOR.
Correspondance des vues

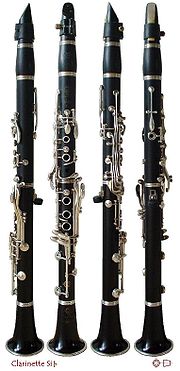

L'objet est fréquemment représenté selon plusieurs vues dont la disposition relative respecte certaines conventions. Tout objet technique présente des directions principales évidentes. En découlent six directions de vue spécifiques : de face, d'arrière, de dessus, d'en bas, de gauche, de droite. Ce principe de projection s'appuie sur les techniques de la.
On peut utiliser deux conventions pour placer les vues en correspondance, toutes deux ayant la vue de face comme référence :
- la convention européenne ou projection européenne : la vue de dessus est positionnée sous la vue de face, la vue de droite, à gauche de la vue de face... Ce qui revient, entre deux vues, à faire «rouler» la pièce au-dessus du plan sur lequel elle est censée être posée.
- la convention états-unienne ou projection américaine : on place la vue de dessus au-dessus de la vue de face, la vue de gauche à sa gauche… Ce qui revient à faire rouler la pièce en dessous du plan.
La convention utilisée est représentée par un cône tronqué mais aussi sa projection positionné dans le cartouche.
Les deux représentations se justifient ainsi :
- la convention européenne correspond à la logique des projections : ce qui est vu «de droite» (depuis la droite) se projette à gauche, et par conséquent se dessine à gauche, etc.
- La convention états-unienne privilégie l'aspect pratique : les détails à gauche dans la vue de face voisinent avec leurs représentations dans la vue de gauche (cela permet la proximité des cotations).
Chaque vue ne peut représenter l'objet que suivant deux dimensions. Deux vues adjacentes en correspondance ont par conséquent une direction principale en commun. Dans cette direction un même détail est représenté en vis-à-vis : par exemple le bas de la pièce doit être à la même hauteur sur les vues de face et de droite. La hauteur de la pièce peut indifféremment être relevée dans les deux vues.
Dans un souci de clarté, on lui associera quelques vues supplémentaires (fréquemment une ou deux) pour effacer toute ambiguïté. Par exemple :
- une pièce de révolution peut être entièrement définie dans une vue axiale. En effet sa symétrie de révolution lui confère une géométrie à deux dimensions semblables.
- une pièce parallélépipédique sans trop de trous sera totalement définie sous deux vues.
- pour une automobile, la vue de face est… la vue de côté, qui définit le mieux la ligne.
Selon la convention européenne, on aura par conséquent, en règle générale, sur une feuille A4 positionnée verticalement, la vue de face dans la partie supérieure gauche de la feuille, la vue de dessus sous la vue de face, et la vue de gauche dans la partie supérieure droite de la feuille, laissant la partie inférieure droite pour le cartouche et les textes. Les vues de gauche et de dessus sont alignées sur la vue de face, mais on ne laisse pas subsister les lignes de rappel.
Enfin il faut privilégier les vues en coupe pour la définition des formes cachées, les traits forts étant plus facile à interpréter, et les hachures localisant mieux les pleins de matière.
Les traits
L'utilisation des différents traits suit la norme NF E 04-520 ISO 128. On utilise globalement deux épaisseurs de trait : fort (ou épais, ou gras) et fin. Le trait peut être plein (ou continu), interrompu (ou discontinu : petit traits de même longueur) ou mixte (en alternance, trait long, trait court).
Organisation de la feuille
La feuille possède une marge de 1 cm pour les formats les plus petits A4, A3 et A2, et une marge de 2 cm, pour les formats A1 et A0. La feuille comprend généralement plusieurs vues réparties de manière équilibrée.
Cartouche
Un cartouche est une zone d'information et un ensemble de données conçues pour l'archivage du document. Il comporte, entre autres :
- le nom de la pièce, du mécanisme dont elle est issue ;
- l'échelle appliquée ;
- le nom du dessinateur (ou de la société) ;
- le mode de projection ;
- la date de dernière modification.
Habituellement ce cartouche est un rectangle positionné en bas ainsi qu'à droite de la feuille, celle-ci étant positionnée verticalement pour les formats «pairs» (A4, A2, A0) et horizontalement pour les autres (c'est à dire la dimension multiple de 210 est positionnée horizontalement). L'origine de cette tradition est liée au rangement des «plans», pliés au format A4 et empilés dans des rayonnages d'armoire. Après pliage, quel que soit le format utilisé, le cartouche apparaissait positionné en bas, et permettait d'accéder aux informations directement en soulevant simplement celui qui le recouvrait (placé en haut, pour être lu, il obligerait à tirer tout le document hors de la pile).
Ce type de rangement n'est plus guère pratiqué (car les pliages peuvent le cacher), les grands tiroirs extra-plats, les dossiers suspendus à ouverture latérale ou supérieure, ont vu les cartouches se déplacer selon leur facilité d'accès, et leur place est devenue une «norme maison», selon le type de rangement utilisé dans l'entreprise.
La naissance de l'ordinateur et du DAO, la quasi disparition des archives-papier rend le problème de l'accès aux informations particulièrement secondaire : l'ordinateur va chercher à la même vitesse le cartouche, fichier parmi les fichiers, où qu'il soit, peut-être hors du dessin lui-même.
Le texte
Le texte suit la norme NF E 04-505 ISO3098.
Pour qu'un dessin papier soit lisible assez facilement, des hauteurs de caractères ont été définies comme suit :
- Titre H = 7 mm
- Sous-Titre H = 5 mm
- Texte gros H = 3, 5 mm
- Texte normal H = 2, 5 mm
H est la hauteur nominale, qui correspond à la hauteur des capitales (entre autres). Cette appellation n'est pas utilisée en typographie et correspond à l'œil plus le jambage ou plus la hampe — en dessin technique, hampe et jambage ont la même taille. L'épaisseur du trait est d'un 10e de la hauteur.
Représentations codifiées.
Vues en coupe
Quand une pièce est représentée par une vue en coupe, c'est-à-dire écorchée de telle sorte que certains détails, cachés pour un observateur extérieur, deviennent apparents. La lecture des traits pleins en est nettement plus aisée. On pratique alors un hachurage des zones où la matière a été tronquée, marquant ainsi un contraste entre les pleins et les creux. Par convention, la pièce centrale (qui n'a rien à cacher) n'est pas coupée.
Pour un dessin de définition, indépendamment du matériau, les hachures, parallèles et régulières, sont en trait continu faisant un angle de 45° ou 30° comparé aux bords de la feuille.
Pour un dessin d'ensemble, les hachures se distinguent par un motif associé à un type de matériaux et d'une façon plus générale à une propriété physique ou technique. Sur chaque vue, une même pièce doit avoir le même motif (orientation et fréquence). Il faut alterner si envisageable l'orientation des hachures entre deux pièces conjointes. On peut distinguerra :
- métal ferreux (fer, acier, fonte) ; ces matériaux sont employés pour la majorité des pièces.
- alliages d'aluminium, dits légers, pour les pièces dont on souhaite minimiser la masse.
- alliages de cuivre, utilisé pour les pièces de friction
- matières plastiques polymère (par exemple joint) : deux réseaux croisés de hachures à trait fin continu faisant 45° l'un comparé à l'autre
- bois
- les pièces de petite taille seront quelquefois grisées, ou alors noircies lorsqu'elle s sont vraiment trop petites (contours presque jointifs).
Par convention, on ne coupe jamais les pièces pleines de révolution (arbre, vis, écrou, clavette, rivets) ni les nervures : une coupe n'apporte aucune information et alourdit le dessin par conséquent nuit à sa lisibilité.
Fonctions technologiques
- filetage : voir l'article Tige filetée > Représentation en dessin industriel
- taraudage : voir l'article Trou taraudé > Représentation en dessin industriel
- engrenages et cannelures.
Techniques de dessin
Le dessin technique se pratique sur des tables pourvues d'un pantographe : ce système maintient deux règles (disposées à angle droit) dans une direction constante, ce qui aide à la construction des parallèles (correspondance des vues). Sur certaines tables, on peut modifier l'orientation de cette équerre, pour l'exécution des hachures par exemple.
Il existe de nombreux logiciels de dessin assisté par ordinateur (DAO) orientés construction mécanique, métallique ou architecture, comme par exemple Allplan, Archicad ou Autocad, Cadkey, etc. Et Catia développé par Dassault Systemes, pour construire des avions militaires. Outre l'aide à la gestion informatique (archivage), ils proposent un ensemble d'outils graphiques et des bibliothèques de composants normalisés (vis, roulements…) ou de constructeurs spécifiques (vérins, organes de construction…) donnant la possibilité un réel gain de temps. L'utilisation de ces logiciels nécessite cependant la connaissance des règles du dessin technique puisqu'ici la souris remplace simplement le crayon, un trait restant un trait.
Les logiciels de conception assistée par ordinateur (CAO) ont ouvert une porte vers la conception intégrée : Catia, SolidWorks, Autodesk Inventor, Solidedge, Pro-Engineer etc. Aussi orientés «métier», ils permettent la création d'objets par assemblage virtuel de'fonctions'volumiques élémentaires (cylindre, parallélépipède…) ou technologiques (perçages, nervures, plis de tôle…). Ils sont fréquemment associés à des logiciels annexes donnant la possibilité la simulation de fonctionnement, les calculs par éléments finis (qui permettent de déterminer les lieux de «fatigue» des différentes pièces), les calculs de vérification de comportement ou l'édition d'une image de synthèse en rendu réaliste. L'édition du plan est alors automatique, et les dernières versions permettent déjà, pour des pièces quelquefois complexes, un plan ne nécessitant aucune retouche.
