Un écrou est un composant élémentaire d'un dispositif vis/écrou conçu pour l'assemblage de pièces ou à la transformation de mouvement.



Catégories :

Visserie

Recherche sur Google Images :


Source image : usinenouvelle.com
Cette image est un résultat de recherche de Google Image. Elle est peut-être réduite par rapport à l'originale et/ou protégée par des droits d'auteur.

Définitions :

  • Pièce d'assemblage mécanique élémentaire de bois, de fer, ou de toute autre matière solide, percée d'un trou gravé en spirale, et dans ... (source : fr.wiktionary)
Écrous papillon, hexagonaux, ou autres implants.

Un écrou est un composant élémentaire d'un dispositif vis/écrou conçu pour l'assemblage de pièces ou à la transformation de mouvement.

Le terme écrou est dérivé du latin scrofa (truie), par l'intermédiaire d'une comparaison vulgaire[1], aussi préservée en d'autres langues comme en portugais où écrou et truie sont homonymes (porca).

Il est fréquemment, à tort, nommé boulon qui sert à désigner l'association d'une vis d'assemblage et d'un écrou.

Son pluriel est écrous.

Dans un dispositifs de transformation de mouvement, on donne le nom d'écrou à la partie comportant le trou taraudé.

Comme pièce d'assemblage mécanique élémentaire, c'est un organe indépendant comportant un trou taraudé en son centre (c'est-à-dire un trou dans lequel est gravé un filet) qui, vissé sur une vis (ou sur toute tige filetée dont le diamètre et le pas de vis correspondent), forme un des deux éléments d'une liaison par obstacle.

La totalité vis plus écrou prend le nom de boulon.

Un écrou fermé d'un côté, c'est-à-dire conçu pour être vissé de façon à masquer l'extrémité d'une tige filetée, est dit borgne. Un tel écrou peut servir à faire une vis d'une tige filetée simple, dont il devient la tête, mais son emploi principal consiste à masquer l'extrémité de la tige filetée (pour des raisons d'étanchéité, de sécurité, d'esthétique, etc. ).

Pour les écrous les plus courants le pourtour de l'écrou présente des faces selon une disposition régulière (quatre ou six faces) servant au manipuler avec un outil adapté (clé plate, clef anglaise ou clé à molette par exemple). Il existe aussi des écrous pouvant être serrés à la main : écrous moletés; écrous «papillon» (ou «à oreilles»)  ; écrous «à croisillons» ; etc.

Les écrous H (hexagonaux ou à six faces) sont de loin les plus courants. Il existe de nombreuses dimensions d'écrous, caractérisées par :

Ces dimensions sont mesurées en millimètres dans les pays utilisant le Dispositif Mondial, il existe toujours de nombreux pays où les dimensions sont exprimées en pouces.

Les dimensions standards en millimètres pour la largeur des écrous à six faces sont un nombre entier de millimètres (exceptions : 3, 2 et 5, 5). Les dimensions standards dans l'autre dispositif sont exprimées en fractions à dénominateur puissance de deux (1/2 5/8... ).

Types d'écrou d'assemblage

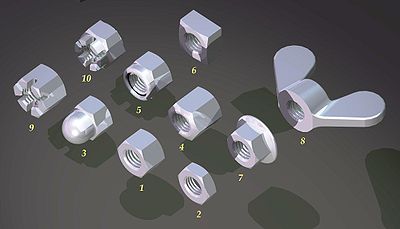

Les principaux modèles d'écrous normalisés : (1) écrou hexagonal normal, (2) écrou hauteur réduite dit contre-écrou, (3) écrou borgne, (4) écrou double, (5) écrou à frein Nylstop, (6) écrou carré, (7) écrou à embase, (8) écrou à oreilles, (9) écrou fendu, (10) écrou à créneaux.

Les écrous d'assemblage se distinguent essentiellement par leur système d'entraînement ; la majorité sont hexagonaux. Fréquemment manœuvrés avec un outil, ils peuvent l'être directement à la main. ils peuvent comporter qui plus est un système de frein de filet ou d'arrêt, une embase augmentant l'appui et dispensant de l'usage d'une rondelle. Certains, non normalisés se comportent comme un fusible claquant lors de la mise en place et interdisant ainsi leur démontage (par exemple fixation d'un antivol de direction de véhicule automobile).

Écrou hexagonal

Article détaillé : Écrou hexagonal.

Ce sont les écrous les plus habituels. Leur périphérie est de forme hexagonale, dont la distance entre deux faces correspond en millimètres à la taille de la clé employée pour leur manœuvre.

Ø d nominal M3 M4 M5 M6 M7 M8 M10 M12 M14 M16
taille de la clé 5.5 7 8 10 11/12 13 15/17 17/19 19/22 21/24

Écrou carré

Article détaillé : Écrou carré.

Ce sont des écrous offrent une prise en clé plus importante. Ils sont actuellement obsolètes, et permettaient l'emploi d'acier moins résistant. Ils étaient recommandés pour des usages avec risque de grippage.

Écrou à embase

Article détaillé : Écrou à embase.

L'embase de l'écrou est constituée d'un collerette offrant une plus grande surface de contact avec la pièce d'appui. Elle remplace la rondelle apposée sous l'écrou. Cette disposition donne une diffusion plus large de la reprise des efforts. Ces écrous permettent d'augmenter la surface d'appui. Quelquefois cette surface est striée, limitant qui plus est le déserrage.

Écrou cylindrique

Article détaillé : Écrou cylindrique.

Ces écrous ont un faible encombrement.

Écrou à oreilles

Article détaillé : Écrou à oreilles.

Ces écrous peuvent être manœuvré à la main. Ils sont aussi nommés écrou papillon.

Écrou borgne

Ecrou borgne
Article détaillé : Écrou borgne.

Ces écrous sont non débouchant, c'est-à-dire que le trou taraudé n'existe que d'un coté. Ces écrous protègent et cachent le filetage de la vis, à des fins d'esthétique ou de sécurité.

Écrous spéciaux

Il existe des écrous spécifiques selon les usages :

Types d'écrous de transformation de mouvement

Ils sont le plus souvent appairés à un modèle spécifique de vis. On peut distinguer les dispositifs vis-écrou lisses, des dispositifs à billes.

Les écrous comportent deux parties fonctionnelles : le filet en liaison avec la vis, et les surfaces de mise et maintien en position avec sa pièce d'accueil.

Pour les systèmes à guidage lisse l'écrou peut être en alliage de cuivre, en Téflon, ou tous matériaux offrant en association avec l'acier, un frottement limité. Dans le cas de la transformation de mouvement, on évite au contraire de l'assemblage d'atteindre la situation de coincement.
