Défonceuse

La défonceuse est une machine électro-portative utilisée en menuiserie en ébénisterie, en lutherie et dans énormément de métiers du bois.



Catégories :

Machine-outil - Usinage - Menuiserie - Bricolage

Recherche sur Google Images :


Source image : www.ledictionnairevisuel.com
Cette image est un résultat de recherche de Google Image. Elle est peut-être réduite par rapport à l'originale et/ou protégée par des droits d'auteur.

Définitions :

  • Machine d'usinage comprenant un outil de forme de petit diamètre trounant à grande vitesse fixé sur une broche verticale et réalisant des formes quelconques sur une pièce. (source : membres.lycos)

La défonceuse est une machine électro-portative utilisée en menuiserie en ébénisterie, en lutherie et dans énormément de métiers du bois.

Défonceuse à plongée fixe
Défonceuse plongeante
Affleureuse

Elle est constituée :

Le moteur coulisse verticalement sur les colonnes de la semelle et est équilibré par des ressorts de rappel, ce qui sert à plonger ou ressortir au cours du travail. On ne trouve pas en Europe, pour des questions de sécurité, de défonceuse à plongée fixe comme celle de la photo.

On déplace la défonceuse sur la pièce à travailler, soit en appuyant le coté de la semelle sur un gabarit, soit avec des fraises à roulement qui permettent de s'appuyer sur le bord de la pièce à travailler. C'est en quelque sorte une toupie à l'envers, qui sert à suivre des pièces contournées et est nettement moins dangereuse car les mains ne peuvent pas entrer en contact avec la fraise.

Les fraises de formes diverses sont entraînées par le moteur électrique tournant de 8000 à 25000 tours par minute. Cette vitesse permet d'usiner n'importe quelle pièce de bois et de se passer de finition.

Une défonceuse sert à réaliser des assemblages, des moulures, des rainures, des feuillures, des mortaises, des tenons, des plates bandes, du profil contre profil, des coupes d'onglet, des incrustations, des fraisages complémentaires, la limite étant votre imagination. Associée à différents guides ou gabarits, la défonceuse est un outil polyvalent.

La défonceuse est utilisée normalement en la guidant avec les deux mains. Le plus souvent un guide parallèle complète l'équipement et sert à s'appuyer sur la pièce elle-même plutôt que sur un gabarit ou une règle. On peut aussi la monter sur un compas.

On peut aussi monter des bagues ou guides de copiage qui permettent de se déplacer dans une lumière de forme.

Guide intérieur enveloppant la fraise et fixé sur le socle

Le travail peut s'effectuer soit dans le sens de rotation de la fraise (travail dit en avalant) qui tire la machine ce qui présente un certain risque et facilite l'éclatement du bois, soit dans le sens contraire de la rotation de la fraise (travail dit en opposition) qui permet plus de sûreté et un travail plus soigné.

Il existe des kits servant à monter la défonceuse à l'envers en poste fixe, ce qui en fait une petite toupie présentant des dangers identiques. La petite taille des fraises et leur grande vitesse de rotation diminue les efforts sur les pièces et les risques d'éjection.

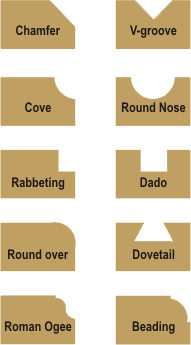

Profils usuels
Deux fraises typiques : (haut) Fraise 6 mm en ogive romaine à roulement, (bas) fraise 6 mm en queue d'aronde.

Il existe des fraises avec toute sortes de profils, y compris des profils combinables. Pour effectuer la découpe de pièces (détourage) on utilise des fraises droites, plutôt hélicoïdales afin d'évacuer les copeaux. On trouve aussi des fraises d'affleurage conçues pour l'usinage de la surface dure d'un panneau (stratifié).

Les diamètres des queues de fraise sont standardisés : 6 ; 6, 35 ; 8 ; 12 et 12, 5 mm. Seules les plus grosses machines utilisent des queues de 12 et 12, 5 mm. Les pinces sont interchangeables pour s'adapter au diamètre des queues de fraise. On ne peut pas utiliser de mandrin dont la précision et la puissance de serrage sont insuffisantes aux vitesses utilisées.

Les fraises peuvent être en acier rapide mais sont le plus fréquemment à plaquettes carbure brasées. Pour les travaux de grand débit, il existe des fraises en carbure massif.

Les moteurs ont une puissance qui va de 600 W à 2000 W. Ils sont le plus souvent équipés d'un variateur de vitesse réglable par une molette ou un curseur (jamais à la gâchette). Ce sont des moteurs à balais et collecteur typique du matériel électro-portatif. La précision de la partie tournante est principale et les efforts latéraux sollicitent de manière importante les roulements, qui doivent être remplacés régulièrement en usage professionnel. Le poids total d'une défonceuse de 600 W est d'environ 2, 5 kg, tandis qu'une défonceuse de 2000 W peut dépasser les 6 kg.

Défonceuses à commande numérique

Une tête de défonceuse peut être montée sur une machine à commande numérique qui assure son déplacement sur les trois axes.

L'usinage se fait suivant un programme prédéfini. Ceci permet une grande variété d'usinage avec une bonne précision et une vitesse nettement plus importante qu'en usinage manuel.

La tête est déplacée avec moteurs pas à pas ou de servomoteurs par des dispositifs de transmissions à vis ou à crémaillère.

  • En France il existe une revue spécialisée sur la défonceuse : Idées défonceuse atout bois.
