Étau
Un étau est un système mécanique qui permet la «mise en position» et le «maintien en position» d'une pièce.
Un étau est un système mécanique qui permet la «mise en position» et le «maintien en position» (serrage) d'une pièce.
En général, l'étau se compose d'une partie fixe (généralement liée au plan de travail : établi, table de machine-outil…), d'une partie mobile, et d'un dispositif de serrage.
C'est fréquemment par un dispositif vis-écrou que le serrage est effectué : il permet d'appliquer des efforts importants tout en étant irréversible (selon l'angle). Un autre dispositif assez fréquemment employé est le serrage par excentrique.

- A : Étau à agrafe.
- 1 : Manette de serrage.
- 2 : Tête de la vis de serrage.
- 3 : Sous-ensemble dit «mâchoire mobile» (comportant le mors mobile), guidage complet en translation (un seul degré de liberté) sur 4
- 4 : Sous-ensemble dit «mâchoire fixe» comportant le mors fixe
- 5 : Sous-ensemble de fixation au plan de travail (ici par «agrafe», avec vis de pression : liaison complète temporaire)

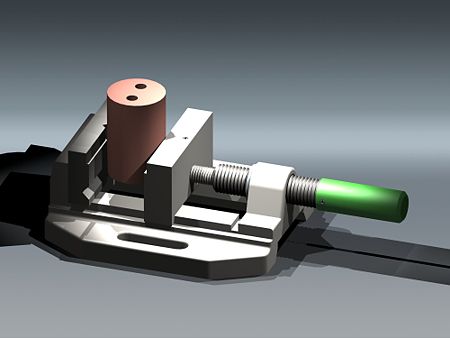

- B : Étau de perceuse/fraiseuse
- C : Étau manuel (sans sous-ensemble de fixation sur plan de travail)
Les trois modèles dessinés utilisent le dispositif vis-écrous, mais avec des différence de structure :
- l'organe manœuvré pour le serrage est la vis pour A et B, mais c'est l'écrou pour C
- le mors mobile est le mors le plus près de l'organe de manœuvre du serrage pour B et C, le plus éloigné pour A
Il existe des étaux à mors plaqueurs, dont les mors coulissent pour plaquer la pièce.
Les mors peuvent être équipés de mors doux ou «mordaches », fabriqués dans un matériau tendre (bois, caoutchouc, plomb, aluminium, plastique, etc) et dont l'objectif principal est d'éviter une déformation de la pièce serrée dans l'étau. Ces mordaches peuvent quelquefois comporter une empreinte spécifique correspondant à une forme spécifique de la pièce à maintenir.
